Проект Gekko

[TabletGuru]

Почему теперь? Они вроде как и раньше были.Распиновку и сопротивления выложу обязательно.Меня чуть-чуть не было :) Только-что из командировки вернулся.

[Garfield]

Почему теперь? Они вроде как и раньше были.

Распиновку и сопротивления выложу обязательно.

Меня чуть-чуть не было :) Только-что из командировки вернулся.

TabletGuru, пардон, несколько неправильно выразился , следовало - а они у нас точно резистивными остались?

Видимо сам как-то криво мерял и вообще ничего не нашел (закрались сомнения что вообще соединение по цифре,поэтому заранее очень признателен буду если выложешь распиновку :)

[TabletGuru]

Итак, обещанная распиновка.красный/черный - значит красный провод с черной полосой.Написано так, будто вы смотрите на "папу", т.е. на колодку, а не на магнитолу.В скобках цвет для американцев (данные с nasioc.com)Как-то все сбивается "в кашу", поэтому в виде фотки и текстового файла1.rtf А вот сопротивления кнопок руля:20 Ω - мute90 Ω - громкость +200 Ω - громкость -350 Ω - мode690 Ω - seek +1150k Ω - seek -4700k Ω - ничего не нажатоФирма, занаимающаяся адаптерами прислала мне чуть другие значения сопротивлений, но мне кажется это в пределах погрешностей (добавлю попозже, что-то не могу найти)

Изменено 4 Апреля 2009 пользователем TabletGuru

[Garfield]

TabletGuru,как говорится: сказал-сделал B)

Респект и уважуха ;)

[maryhuan]

Привет! скажи как снять штатное ГУ?! с фотками еси можно. за какие дырки его вытягивать? Или пол торпеды разбирать?

[TabletGuru]

Там все элементарно. Подробно завтра.

[TabletGuru]

maryhuan, прости ну совсем нет времени сейчас.

Так что кратенько:

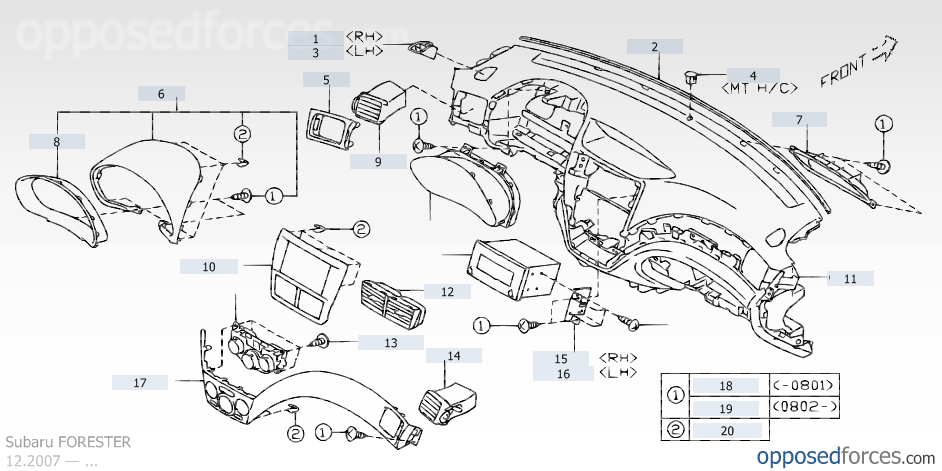

вот схемка

http://static.opposedforces.com/epc_img/583495066007.png

В меру острым, но не царапающим инструментом (ресторанный нож :)) аккуратненько подковыриваем рамку с боков (можно помочь и подцепить сверху), пропихнули немного и не отковыриваем, а тянем на себя. Прямо. Она на хороших неломающихся многоразовых фиксаторах.

Диффузоры воздуховодов у меня лично через раз то вынимаются вместе с рамкой, то остаются в торпеде.

Потом откручиваем четыре болта с боков ГУ и вытаскиваем его на себя.



Элементарно.

[ISe]

TabletGuru, от затейник!

[TabletGuru]

TabletGuru, от затейник!

Угу! Приобретен монитор с сенсорным экраном

вот таков: http://dash-pc.ru/index.php?productID=441

чуть полегче станет (много сейчас всякого) буду "вкрячивать"

[maxuss]

TabletGuru, от затейник!

Угу! Приобретен монитор с сенсорным экраном

вот таков: http://dash-pc.ru/index.php?productID=441

чуть полегче станет (много сейчас всякого) буду "вкрячивать"



Интересненько! Уже хочу его вживую глянуть! :)

[Лешник]

TabletGuru, камеру ставить будешь ?

[TabletGuru]

Камеру буду обзизуательно! Ради нее и заказал с автопереключением и контрастом 400. А то можно найти дешевле.

maxuss, Максим, пока еще едет.

[TabletGuru]

Моник не приехал :( Все-таки немцы - враги ;)С другого сайта - попадаю на растоможку, выходит дорого.Одним словом выношу себе мозг по-полной с подбором комплектующих.Есть шикарные варианты, но вот сильно машину курочить не хочется.Определюсь с выбором на неделе (съезжу в одну контору занимающуюся промышленными компами)

[TabletGuru]

Моник наконец приехал. Уже лишен корпуса и всяких ненужных приблуд.Вечером будет имплантироваться в рамку. Отчет вечером-же.

[TabletGuru]

Моник наконец приехал. Уже лишен корпуса и всяких ненужных приблуд.Вечером будет имплантироваться в рамку. Отчет вечером-же.

Обещанные фоты:Монитор разобран, рамка подготовлена.Плату контроллера пришлось обрезать. Остальное позже. Изменено 5 Декабря 2009 пользователем TabletGuru

[TabletGuru]

Не было у бабы забот, купила баба... :)Пока что как-то так.

[матрос]

занятно... негуйский телик.. :)и оперативку уже вкорячил какуйсто... ;)

[TabletGuru]

Эх, что-то я загрустил :)



Другие дела, другие планы. Денег нет (точнее есть, но другие приоритеты) да и со временем напряженка.

Опять-же машина чуток битая, ничего делать не хочется.



Тем не менее, сбылась "мечта идиота". ИХ я все-же убрал.



Не повторять! Сверловка кузова под рейлинги и под заглушки не совпадает. Пришлось сделать несколько новых дырок и заделать старые.

[матрос]

а ничё так.. жЫвенъко... :)

[Eshalnev]

Не повторять! Сверловка кузова под рейлинги и под заглушки не совпадает. Пришлось сделать несколько новых дырок и заделать старые.

ой а я хочу 8-)



дайте номерочки для заглушек, пожалста 8-)



бесят рейленги 8о)

[-Евгенич-]

боюсь, что это не так просто: SG(SF)-релинги более монументальная штука, а не палочка с тремя опорами как на SH

[Eshalnev]

боюсь, что это не так просто: SG(SF)-релинги более монументальная штука, а не палочка с тремя опорами как на SH

эт я понимаю... я для SH и спрашиваю ;-) в семье не только у меня форестер...

покупаем девушке 2,5 атмо АТ ;о)

[TabletGuru]

Не повторять! Сверловка кузова под рейлинги и под заглушки не совпадает. Пришлось сделать несколько новых дырок и заделать старые.

ой а я хочу 8-)



дайте номерочки для заглушек, пожалста 8-)



бесят рейленги 8о)



http://opposedforces.com/parts/forester/us...illustration_1/



но колхоза много потребуется, да и всю обшивку крыши снимать.







Реально нужны только сами молдинги (7 и 8) да несколько фиксаторов - 6-8 (1) их поломать можно.

Вся мелочевка на молдингах есть. Крепления для багажника (2) не встают :( , точнее спереди встают, но не туда куда надо, а сзади вообще не встают.



Мне потребовалось еще 4 самореза, сверло, 6 болтов (можно заглушек типа клипс) и герметик.



Вместо смайла с жевкой жолжна быть цифра 8 и скобка :)

[Eshalnev]

http://opposedforces.com/parts/forester/us...illustration_1/



но колхоза много потребуется, да и всю обшивку крыши снимать.







Реально нужны только сами молдинги (7 и 8) да несколько фиксаторов - 6-8 (1) их поломать можно.

Вся мелочевка на молдингах есть. Крепления для багажника (2) не встают :( , точнее спереди встают, но не туда куда надо, а сзади вообще не встают.



Мне потребовалось еще 4 самореза, сверло, 6 болтов (можно заглушек типа клипс) и герметик.



Вместо смайла с жевкой жолжна быть цифра 8 и скобка :)

что то по ссылке ни чего не кажет 8-(



может в мыло? eshalnev@mail.ru

[TabletGuru]

Там какой-то хитрый сайт. У меня на работе тоже не кажет, дома - через раз, прокся, не прокся. 3G мегафона - завсегда пожалуйста.Вот картинка и номерки, в скобочках кол-во:untitled.bmp 1 Fastener ( 18 ) 91048FG000 2 Bracket-molding, roof ( 4 ) 91066SC001 3 Cap-moulding ( 4 ) 91046FG021 6 Flange nut ( 8 ) 902370025 7 Moulding-roof, right ( 1 ) 91046SC000 8 Moulding-roof, left ( 1 ) 91046SC010 11 Rivet d5 ( 2 ) 905920039
